CXGB(ISGB)便拆立式离心泵
CXGB(ISGB)便拆立式离心泵
分类: 离心泵
型号: CXGB系列
流量: 1.5-1200m3/h
扬程: 8-153M
功率: 0.18-160kW
详情
相关产品
行业应用
行业案例
产品视频

产品概述

CXGB型便拆立式管道离心泵(ISGB便拆立式离心泵)是在CXG基础上开发成功的一种结构新颖、技术先进的泵类产品.上海创新集团该立式泵特别是在整体结构上进行大胆突破设计,采用独立轴承体、泵轴支撑、解决了原来立式泵靠电机加长轴支撑的不足之处;叶轮、泵体采用现代化最优秀水力模型设计制造,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时100%的便拆结构解决了更换大功率水泵的轴承,机械密封、叶轮、泵轴的难题.该泵与国内同类产品相比,具有运转更平稳,使用寿命长,配套更方便,维护保养更轻松等无可代替的优点.在立式泵系列产品中属国内首创,各项技术居国内领先,是替代CXG型立式泵、IS型离心泵、S型双吸泵等常规离心泵的最理想产品。

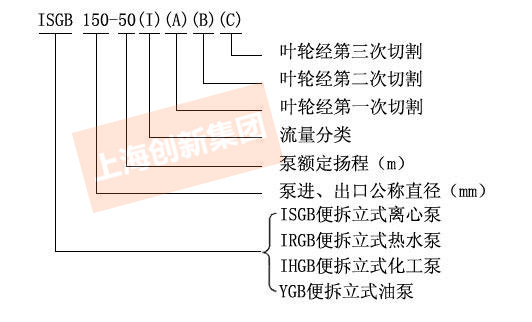

型号意义

ISGB便拆立式离心泵


工作条件

1、泵系统最高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPA(泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时泵的过流部件和联接部件采用铸钢)。

2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。

3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。


工作特点

1.立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了建筑投资.底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式离心泵新的美感,使产品焕发艺术的魅力,可以和国外著名厂家立式泵媲美.

2.配用国内著名厂家生产的低速Y系列标准通用电机,运行平稳、噪音极低.

3.轴承采用国际著名品牌精密轴承,精度高、可靠性好,寿命长.

4.叶轮采用90年代最优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长.

5.电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便.

6.可拆卸爪型弹性联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好.

7.机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压、运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁.

8.泵盖结构设计独特,只要卸下爪型弹性联轴器、泵盖螺母,即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷.

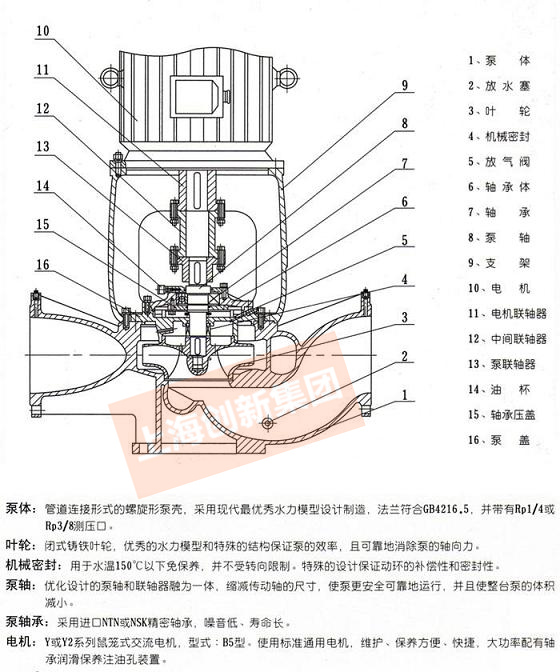

便拆式管道离心泵结构说明

便拆式管道离心泵结构说明


产品用途

ISGB型便拆式单级离心泵:主要用于工业、城市高层建筑给水,消防管道增压,暖通空调冷热水循环,远距离输水以及生产工艺循环增压输送。

IRGB型便折式单级热水泵:适用于冶金、化工、纺织、木材加工、造纸及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市采暖系统供热用泵。


1.高层建筑增压送水

2.工厂系统输送

3.水处理系统加压

4.中央空调冷热水循环

5.锅炉系统输送

6.游泳池输水

7.工艺流程中增压循环。

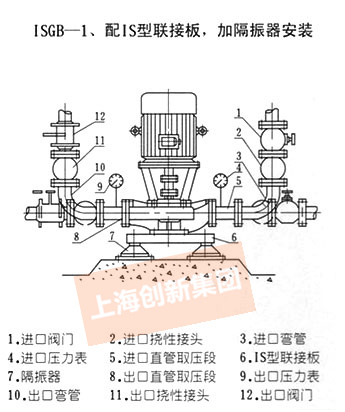

便拆式管道离心泵安装

便拆式管道离心泵安装


安装说明

1、ISGB型便拆立式管道离心泵安装时管路重量不应加在水泵上,应有各自的支承体,以免使泵变形影响运行性能和寿命。

为了维修方便和使用安全,在洋的进出口管路上各安装一只调节阍及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,增长水泵的使用寿命。

泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,周时不得有漏水、漏气现象。

安装后拨动泵轴,叶轮不应有磨擦声或卡死现象,否则应将泵拆开检查原因。

泵的安装方式分为硬性联接和柔性联接两种。
